جي-بوكس3

حل متطور لمنع تشغيل المحرك (IMMO) باستخدام Autel MaxiIM و G-Box3

يمثل جهاز Autel G-Box3، المقترن بجهاز Autel MaxiIM، قمة حلول أنظمة منع التشغيل (IMMO) المتقدمة. صُممت هذه التركيبة القوية خصيصًا لحالات فقدان جميع مفاتيح سيارات مرسيدس بنز، حيث توفر حسابًا أسرع لكلمة المرور وإمكانية برمجة السيارة مباشرةً. وبفضل عدم الحاجة إلى إدخال الجهاز عدة مرات أو إزالة وحدة التحكم الإلكترونية (EIS)، يضمن G-Box3 عملية سلسة وفعالة. كما يدعم قراءة وكتابة أرقام تعريف الأجهزة (ISN) لوحدات التحكم الإلكترونية (DME/DDE) في سيارات BMW، سواءً في وضع التشغيل أو في وضع الاختبار، ويحتوي على جميع التوصيلات والكابلات والصمامات وموصلات خط CAN اللازمة لتشخيص شامل لمشاكل السيارات.

مقارنة بين G-Box3 و G-Box2: أداء وأمان مُحسّنان

يُعدّ جهاز Autel G-Box3 الجيل المُطوّر من جهاز G-Box2، حيث يُقدّم أداءً مُحسّنًا وميزات أمان مُعزّزة. بفضل سرعة المعالجة العالية والاتصالات الأكثر أمانًا، يضمن G-Box3 كفاءة تشخيص أعطال السيارات وحمايتها من التهديدات المُحتملة. تجعل إمكانياته المُتقدّمة منه أداةً أساسيةً لأي فني سيارات مُحترف.

الخطوة الأولى: تشغيل نظام OBDII لسيارة مرسيدس بنز في حالة فقدان جميع المفاتيح

في حال فقدان جميع مفاتيح سيارتك المرسيدس، يوفر جهاز Autel G-Box3 حلاً سهلاً وسريعاً. ما عليك سوى توصيل الجهاز بمنفذ OBDII باستخدام كابل الاتصال الخاص بوحدة ELV، ثم توصيله بالفيوز وجهاز Autel MaxiIM اللوحي عبر موصل OBDII الأنثوي. هذا الإعداد متوفر لسيارات مرسيدس بنز W204/W207/W216/W164 EIS (من موديل 2009 فصاعداً)، مما يضمن التوافق مع مجموعة واسعة من الطرازات.

الخطوة الثانية: تشغيل جهاز الكمبيوتر في حالة فقدان جميع مفاتيح سيارة مرسيدس بنز

في حالات فقدان جميع مفاتيح سيارات مرسيدس بنز، يدعم جهاز Autel G-Box3 التشغيل على سطح المكتب. قم بتوصيل G-Box3 بوحدة التحكم الإلكترونية (EIS) الخاصة بسيارات مرسيدس بنز باستخدام كابل DB15، ثم قم بتوصيل منفذ التيار المستمر في G-Box3 بمصدر طاقة 12 فولت. وأخيرًا، قم بتوصيل جهاز Autel MaxiIM اللوحي بـ G-Box3. هذا الإعداد متاح لوحدات التحكم الإلكترونية (EIS) الخاصة بسيارات مرسيدس بنز التي تدعمها أجهزة Autel MaxiIM اللوحية، مما يوفر مرونة في عملية التشخيص.

الخطوة 3: تشغيل محرك القراءة على طاولة العمل

في عمليات الفحص على طاولة العمل، يُسهّل جهاز Autel G-Box3 عملية قراءة كلمات مرور المحرك. قم بتوصيل G-Box3 بوحدة التحكم الإلكترونية للمحرك باستخدام كابل DB15، ثم قم بتوصيل منفذ التيار المستمر في G-Box3 بمصدر طاقة 12 فولت. وأخيرًا، قم بتوصيل جهاز Autel MaxiIM اللوحي بـ G-Box3 عبر موصل OBDII الأنثوي. هذا الإعداد مُتاح لوحدات التحكم الإلكترونية من Bosch التي تدعمها أجهزة Autel MaxiIM اللوحية، مما يضمن توافقًا واسعًا وسهولة في الاستخدام.

لماذا تختار جهاز Autel G-Box3؟

يُعد جهاز Autel G-Box3 أداة لا غنى عنها لمتخصصي السيارات، حيث يوفر العديد من المزايا:

• حساب كلمة المرور أسرع بأربع مرات: بالنسبة لطرازات W172 و W204 و W207، تمتع بأوقات انتظار أقل بكثير.
• حساب كلمة المرور أسرع بأربع مرات: بالنسبة لطرازات W209 و W211، استمتع بحسابات أسرع لكلمات المرور.
• 20 نوعًا من قراءة رقم تعريف محرك BMW DME/DDEيدعم مجموعة واسعة من طرازات BMW، بما في ذلك EDC17 و MEVD17 و MSV90 و MSD87 وما إلى ذلك.
• 18 نوعًا من قراءة بيانات نظام منع الحركة (IMMO) في وحدة التحكم الإلكترونية (ECM) لسيارات فولكس فاجن ومزامنة البياناتمتوافق مع MQB EDC17 و MED17 وما إلى ذلك.
• 10 أنواع من أنظمة معلومات الطاقة: لا حاجة لإدخال أو إزالة جهاز محاكاة الأشعة تحت الحمراء بشكل متكرر، مما يضمن عملية خالية من المتاعب.
• 9 أنواع من قراءة جوازات السفر في نظام معلومات الهجرة (EIS): عند فقدان جميع المفاتيح، يمكن لجهاز G-Box3 قراءة بيانات جواز السفر مباشرة.
• قراءة وكتابة وحدة التحكم الإلكترونية لمحرك بوش MDI/MGIيدعم مجموعة متنوعة من العلامات التجارية، بما في ذلك VAG و BMW و PSA و OPEL وغيرها.

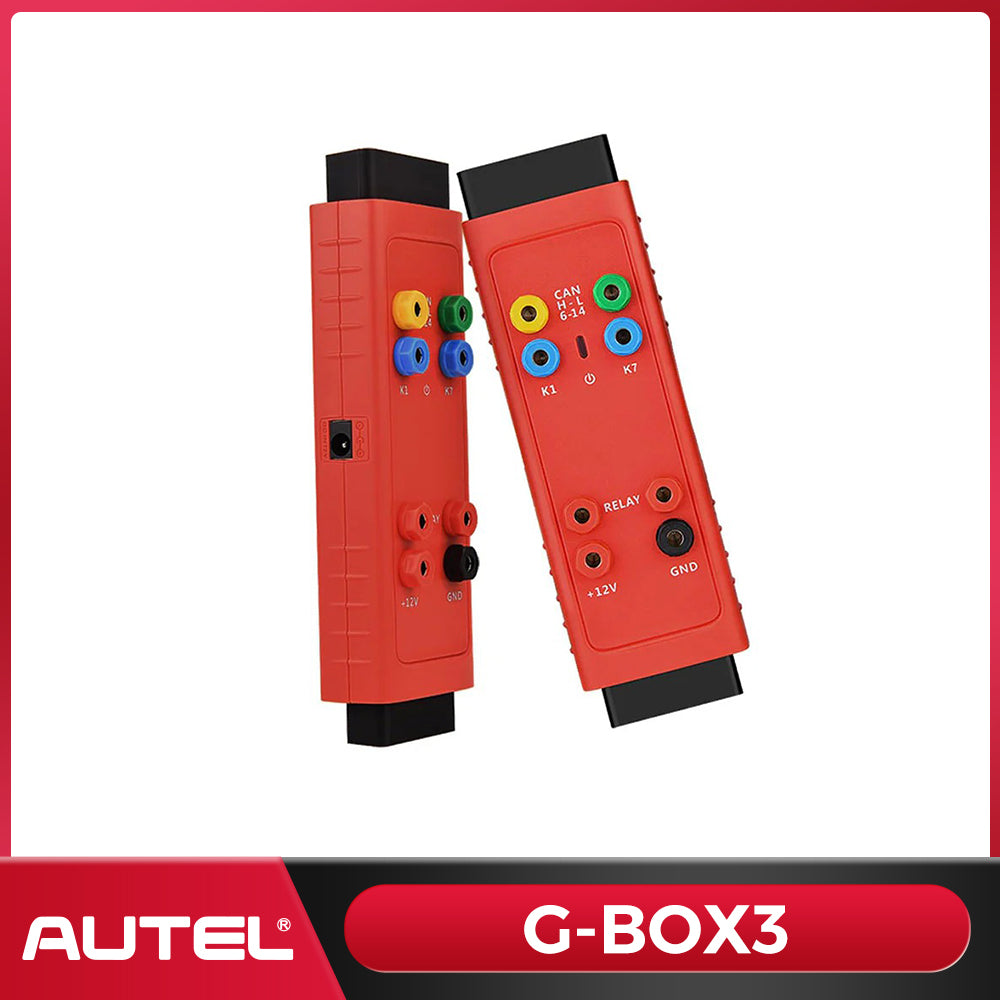

تفاصيل محول G-Box3

يحتوي محول Autel G-Box3 على العديد من الميزات لتسهيل تشخيص أعطال السيارات بكفاءة:

1. ميناء العاصمة: يوفر مصدر طاقة تيار مستمر بجهد +12 فولت.
2. منفذ CAN-Hواجهة ناقل CAN عالمية؛ يتم توصيلها بـ OBDII PIN6.
3. منفذ K1واجهة خط K عالمية؛ يتم توصيلها برقم PIN1 في OBDII.
4. وضع المؤشريشير إلى حالة التشغيل الحالية.
5. منافذ إعادة التشغيلقم بالتوصيل بكابلات إعادة التشغيل المخصصة.
6. منفذ طاقة +12 فولتمنفذ إدخال/إخراج طاقة عالمي.
7. موصل OBDII: قم بالتوصيل بمنفذ OBDII الخاص بالسيارة مباشرة أو عبر كابل تمديد مخصص.
8. موصل OBDII أنثىقم بالتوصيل بالكابل الرئيسي لجهاز التشخيص اللوحي من نوع Autel.
9. منفذ CAN-Lواجهة ناقل CAN عالمية؛ يتم توصيلها بـ OBDII PIN14.
10. منفذ K7واجهة خط K عالمية؛ يتم توصيلها برقم PIN7 في OBDII.
11. منفذ GNDمنفذ إدخال/إخراج طاقة عالمي.
12. منفذ DB15: يستخدم مع كابل DB15 مخصص لقراءة وكتابة أنواع متعددة من وحدات التحكم الإلكترونية.
